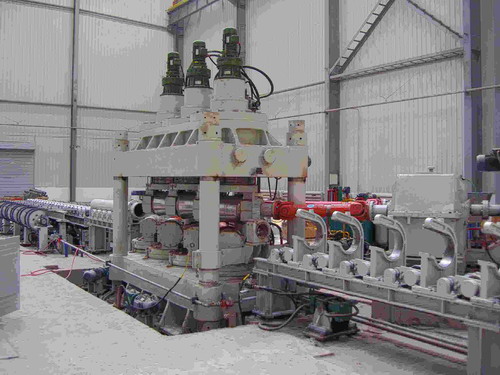

LJ160型管、棒矫直机
型 号 |
JGB160立式七辊 |
JGB160立式九辊 |
被矫直的管棒材料 |
黑色或有色金属 |
黑色或有色金属 |
可矫直棒材规格 |
Φ60-Φ100 |
Φ60-Φ100 |
可矫直管材规格 |
Φ60-Φ160 |
Φ60-Φ160 |
传动比 |
19.85 |
19.85 |
矫直速度 |
25m/min |
25m/min |
辊子布置形式 |
2-2-2-1 |
2-2-2-2-1 |
矫直前允许弯度 |
<30mm/m |
<30mm/m |
一次性矫直弯曲度 |
≤1mm/m |
≤0.8mm/m |
矫直辊数量 |
7只 |
9只 |
矫直辊尺寸 (喉径×长度) |
Φ270×460 |
Φ270×460 |
矫直辊材料 |
9Cr2Mo |
9Cr2Mo |
主电机型号 |
Y250M-4 |
Y250M-4 |
主电机功率 |
55kw(2只) |
55kw(2只) |
主电机外形尺寸 |
3100×1500×2450 |
3800×1500×2450 |
